■GKH臥式虹吸刮刀卸料離心機結構原理

　　本系列離心機主要由刮刀組件、門蓋組件?；剞D(zhuǎn)體組件、虹吸管組件、機座殼體組件、傳動系統及液壓系統等組成。

　　轉鼓包括內轉鼓(過濾轉鼓)和外轉鼓(虹吸轉鼓)。內轉鼓沿圓周開有許多過濾槽，沿軸向均布有許多加強筋，通過相鄰兩塊之間的壓塊及螺栓與外轉鼓聯為一體，使內、外轉鼓之間形成軸向流體通道。內轉鼓內鋪設襯網和濾布，濾布兩頭用O型橡膠條壓緊;外轉鼓壁上不開孔，外轉鼓的轉鼓底上對稱有斜孔，作為轉鼓與虹吸室間的流體通道。整個回轉體組件懸臂支承在主軸承上。主軸后端的三角皮帶輪，通過三角膠帶與主電機上的皮帶輪相連。當啟動主電機時，就會帶動主軸回轉體組件運動。軸承箱除支承主軸回轉體組件外，其大背板上部通過法蘭連接安裝有虹吸管組件和反沖管;大背板外圓端面上通過螺栓與機殼相連，門蓋上裝有刮刀組件。

　　機器全速運轉后，由反沖管向虹吸室內灌水(液體)，流體經虹吸室與轉鼓的通道壓入轉鼓，除排去內、外轉鼓間空氣外，還在過濾介質上形成一液體層，然后開始進料，同時虹吸管旋到某一位置，一定時間后再旋到指定位置，進料結束后虹吸管旋到最低位置。懸浮液進入轉鼓后，由于過濾介質上液體層的作用，能使物料均勻分布在過濾介質上，液相在離心力和虹吸抽力的雙重作用下快速穿過過濾介質和內轉鼓上的過濾孔進入內外轉鼓之間的通道，然后經轉鼓底上的斜孔進入到虹吸室，由虹吸管排除。而固相則截留在過濾介質上形成濾渣層，經一定時間分離后，旋轉刮刀將其刮下，通過斜槽或螺旋卸料機構排除機外。

■GKH臥式虹吸刮刀卸料離心機主要技術參數 The main technical parameters

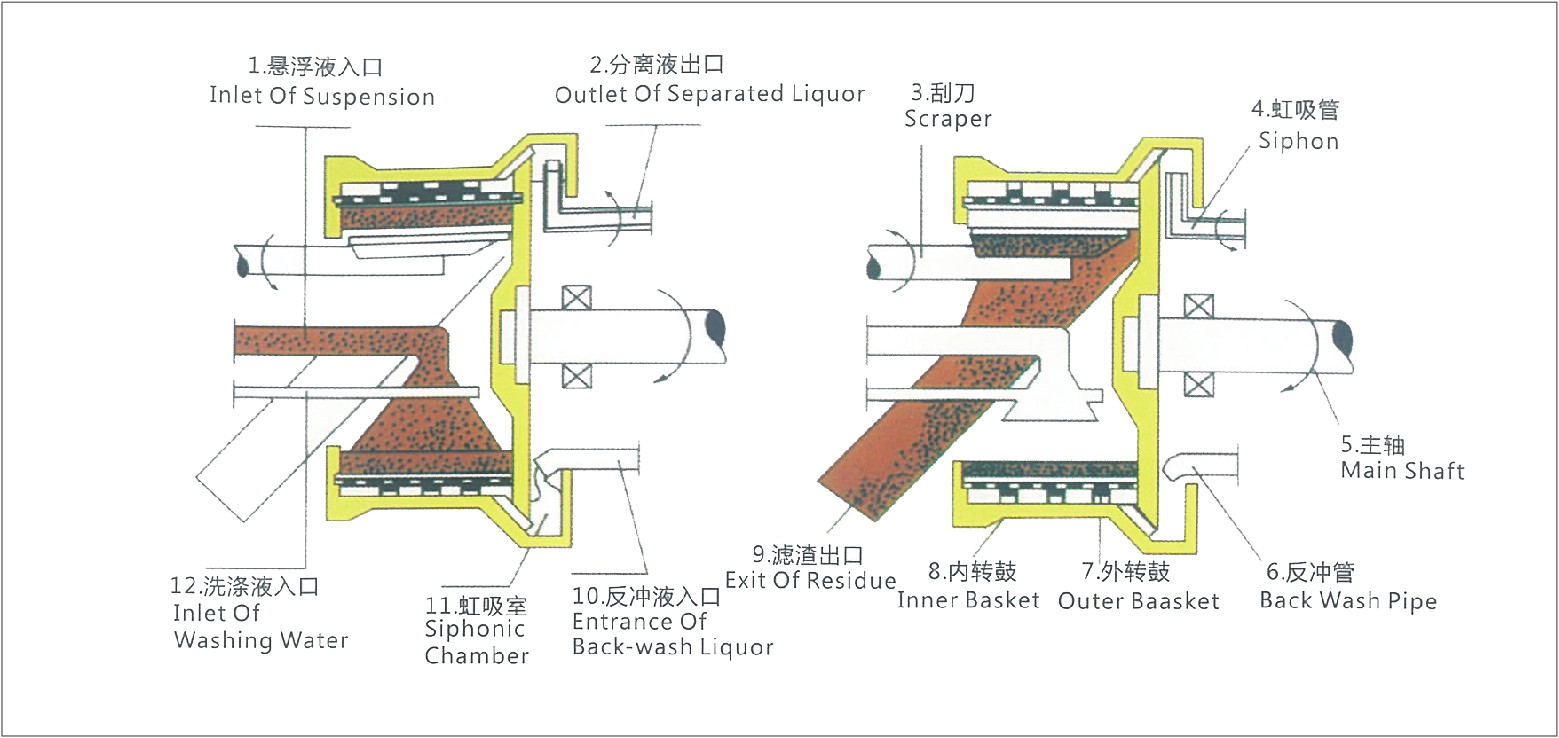

■GKH臥式虹吸刮刀卸料離心機工作原理 working principle

■GKH臥式虹吸刮刀卸料離心機特別提示

　　1、技術參數以產品說明書為準。

　　2、洽詢時，請顧客詳細賜告物料特性參數及工況條件要求。

　　3、根據顧客的特殊需要，我們可以采取個性化的設計與制造：

　　(1)材質：物料接觸部分材質可為304、316L、2205、2507、904L、TA2等(也可采用襯包結構)。

　　(2)電機型式：可采用普通型或防爆型電機等。

　　(3)排液方式：母液與滌液可采取混合排放或分流排放。

　　(4)可采用梭槽卸料結構。

　　(5)可商定其他技術要求。
